Резьбовая серия Watson® WPS-CA/TG

Резьбовой импульсный клапан

Резьбовые импульсные клапаны Watson® имеют прочный угловой корпус со стандартными присоединениями резьбой G для систем импульсной продувки рукавных фильтров. Линейка WPS-CA/TG охватывает модели от DN20 до DN76 — стабильное соединение с продувочной трубой, надёжная подача импульса и промышленная эксплуатация с большим ресурсом циклов.

Смотреть гамму моделей TGЗапросить цену

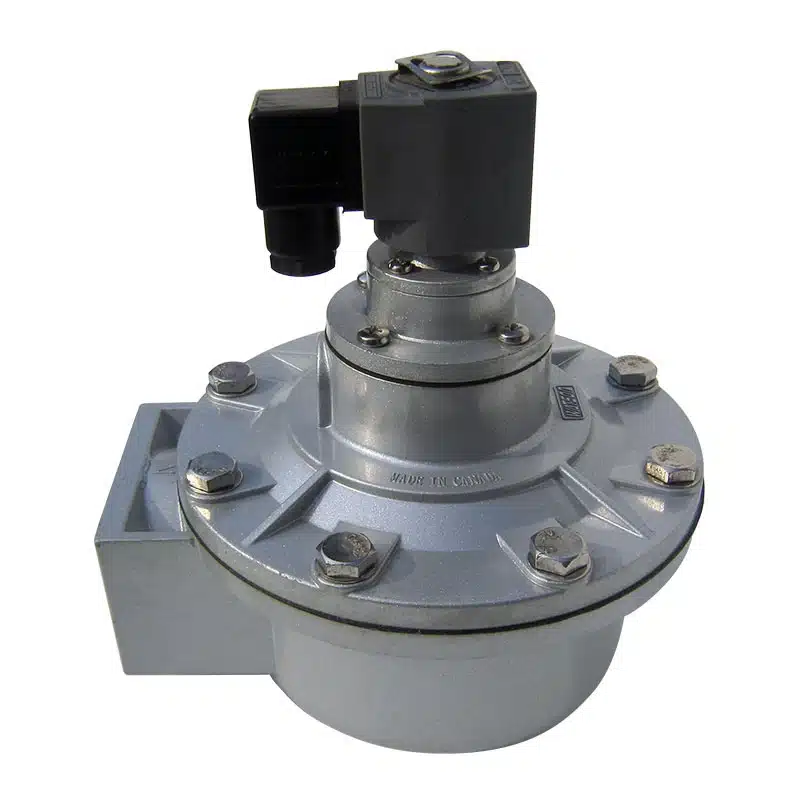

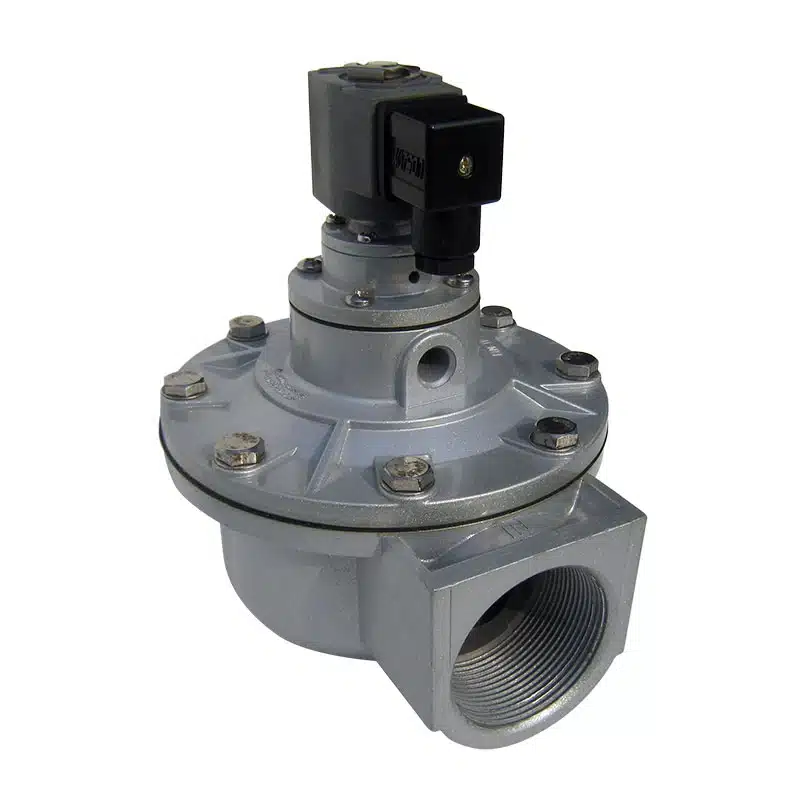

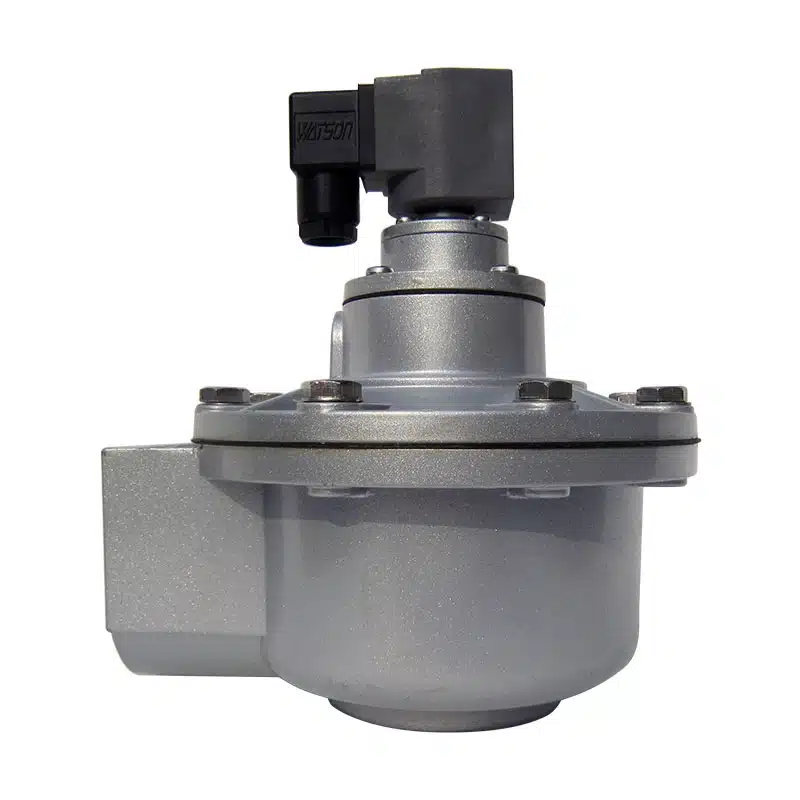

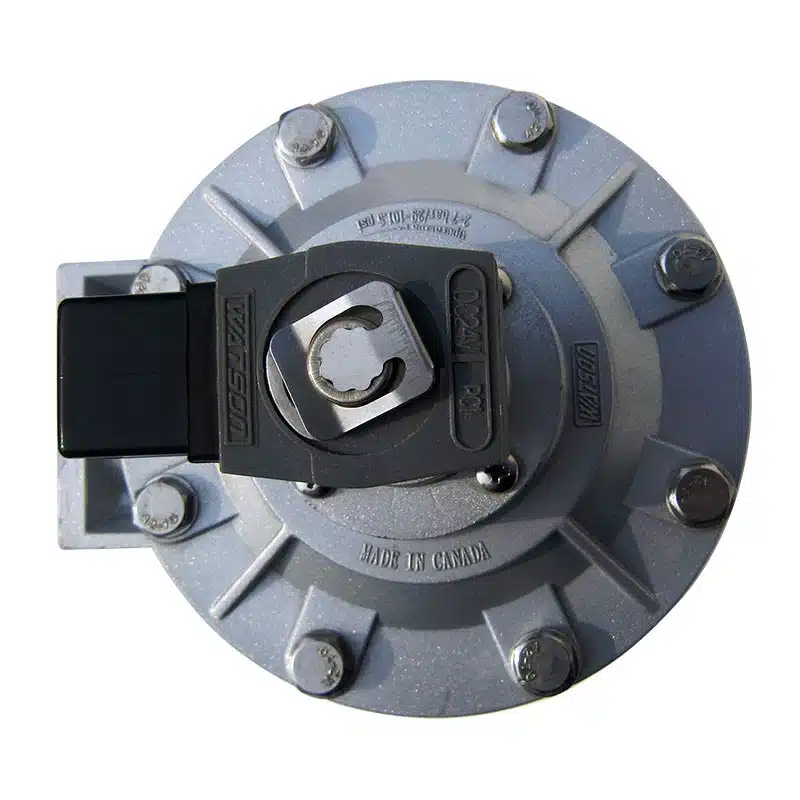

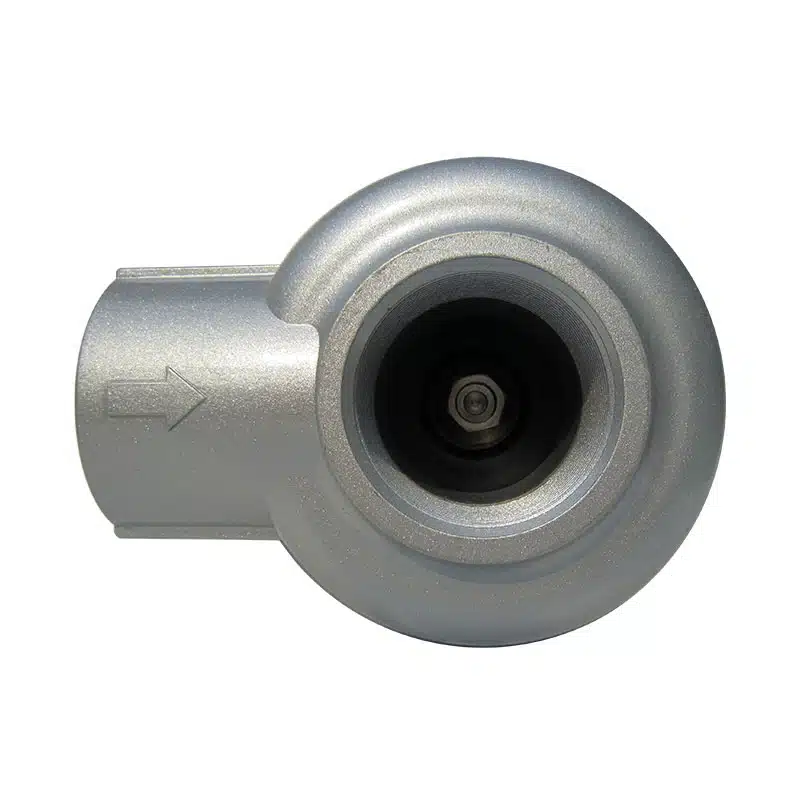

Резьбовой импульсный клапан Watson® — главный вид

Универсальные рабочие параметры

Условия эксплуатации для всей линейки WPS-CA.

Working Pressure0.4-0.6 MPa (4-6 bar)
Working MediumClean air
Power SupplyDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65
Working EnvironmentNormal: -20°C to 80°C; high-temp: 55°C to 180°C
Relative Humidity≤85%

Полная гамма моделей

Модели резьбовых импульсных клапанов Watson® WPS-CA/TG.

Рабочее давление 0.4-0.6 MPa · чистый воздух · DC24V или AC220V/50Hz-AC240V/60Hz · IP65 · сертификаты CE / CCC / RoHS

ТипМодельРазмер (дюймы)Диаметр DNКласс взрывозащиты
РезьбовойWPS-CA/TG20G3/4"DN20Одинарная мембрана
РезьбовойWPS-CA/TG25G1"DN25Одинарная мембрана
РезьбовойWPS-CA/TG40G1 1/2"DN40Двойная мембрана
РезьбовойWPS-CA/TG50G2"DN50Двойная мембрана
РезьбовойWPS-CA/TG62G2 1/2"DN65Двойная мембрана
РезьбовойWPS-CA/TG76G3"DN76Двойная мембрана

Стандарты продукции

Преимущества резьбовых импульсных клапанов Watson®.

СертификатыCE, CCC, RoHS
Степень защиты IPIP65
ПрисоединениеСтандартное присоединение резьбой G обеспечивает жёсткий и широко совместимый монтаж на резьбовых продувочных трубах.
Корпус клапанаУсиленная угловая конструкция подходит для импульсной продувки высоким давлением.
Высокотемпературная эксплуатацияВысокотемпературные варианты мембран подходят для рукавных фильтров электростанций, металлургических печей и мусоросжигательных установок.

Технические чертежи

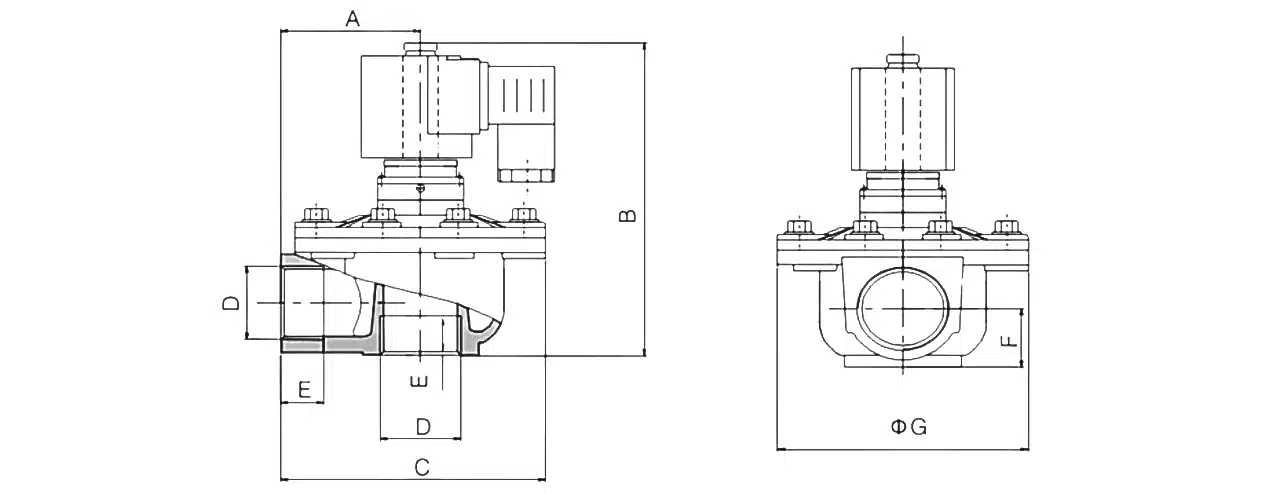

Монтажные размеры этого продукта.

WPS-CA/TD20 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/TD20

WPS-CA/TD20 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёж

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 ещё размеры
