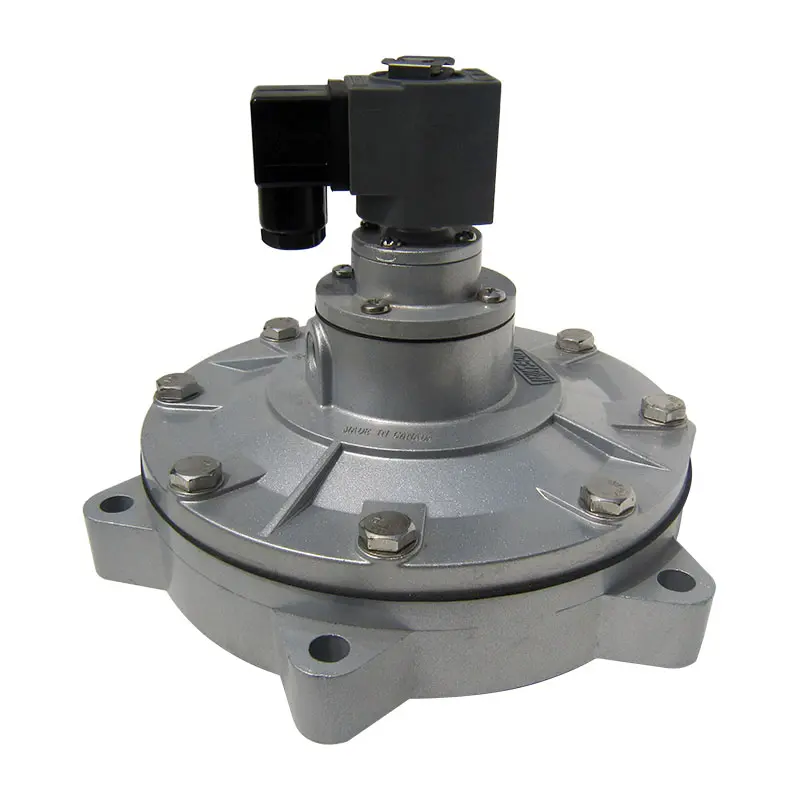

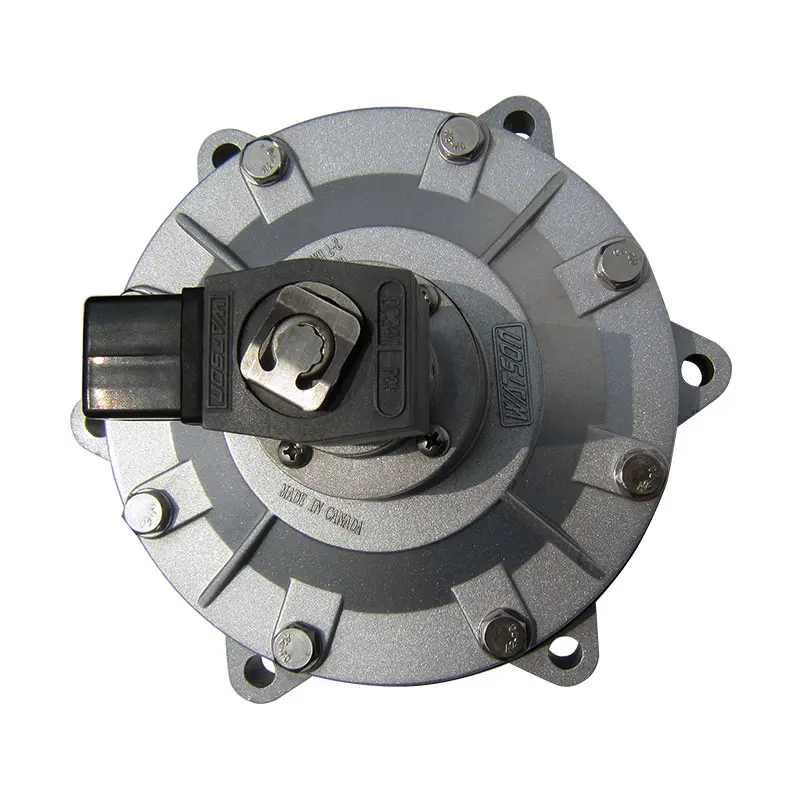

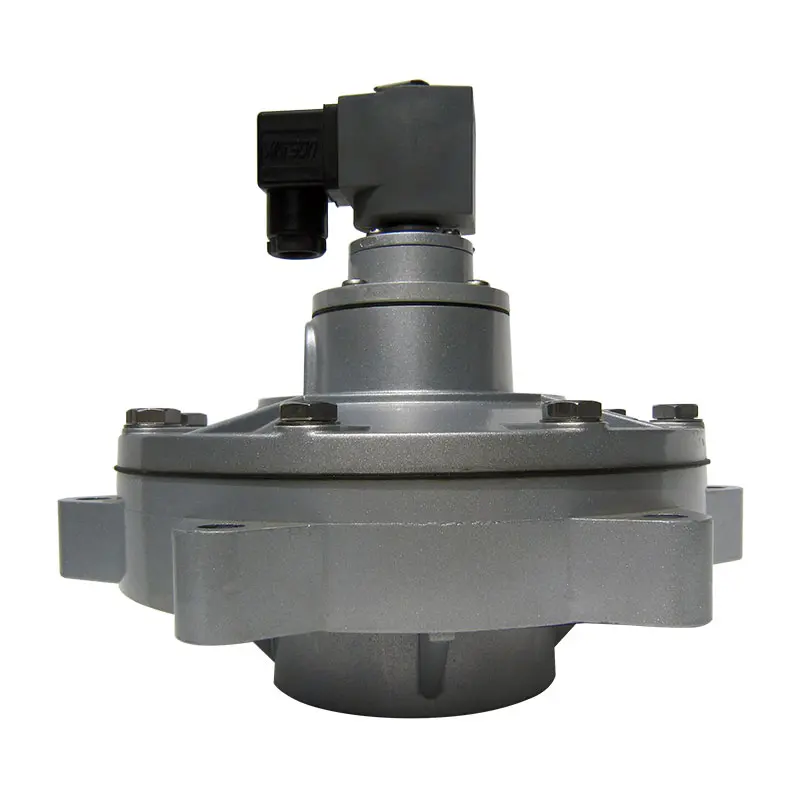

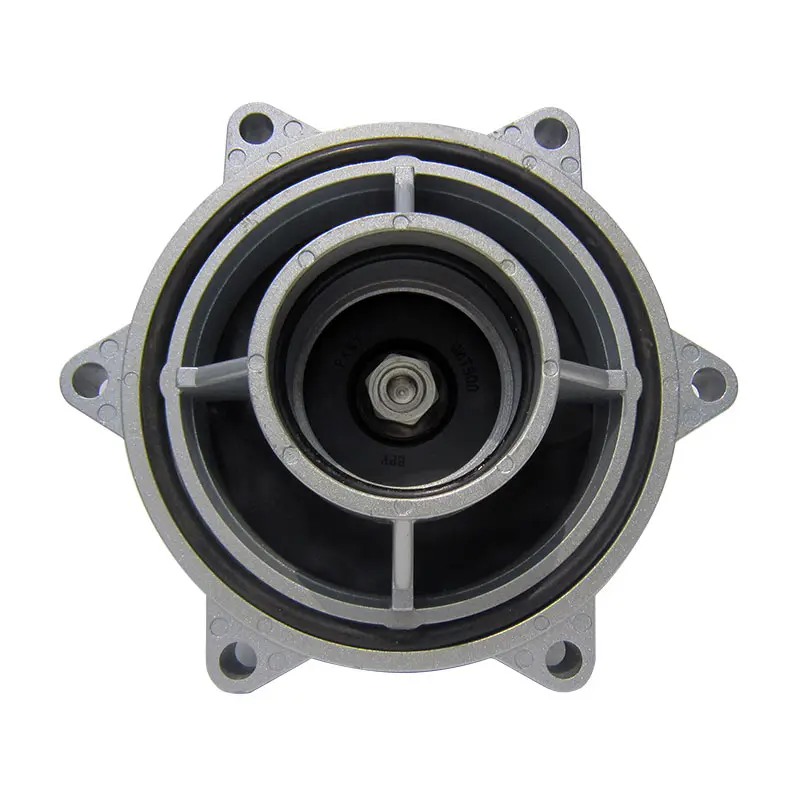

Погружная серия Watson® WPS-CA

Погружной импульсный клапан

Погружные импульсные клапаны Watson® встраиваются в воздушный коллектор, снижая потери давления и подавая мощный очищающий импульс прямо в фильтровальные рукава. Погружная линейка WPS-CA охватывает модели от DN25 до DN115 с сертификатами CE, CCC, RoHS и защитой IP65.

Смотреть гамму погружных моделей Запросить цену

Поставщик погружных импульсных клапанов Watson®

Универсальные рабочие параметры

Условия эксплуатации для всей линейки WPS-CA.

Working Pressure0.2-0.6 MPa (2-6 bar)

MediumClean, dry compressed air

Working VoltageDC24V, AC220V/50Hz to AC240V/60Hz

Protection ClassIP65 waterproof and dustproof

EnvironmentTemperature −40°C to 120°C; humidity ≤ 85%

Полная гамма моделей

Модели погружных импульсных клапанов Watson® WPS-CA.

Рабочее давление 0.2-0.6 MPa · чистый сухой сжатый воздух · DC24V или AC220V/50Hz-AC240V/60Hz · IP65 · сертификаты CE / CCC / RoHS

Тип	Модель	Размер (дюймы)	Диаметр DN	Класс взрывозащиты
Погружной	WPS-CA/EG25	1″	DN25	Одинарная мембрана
Погружной	WPS-CA/EG40	1½″	DN40	Одинарная мембрана
Погружной	WPS-CA/EP50	2″	DN50	Двойная мембрана
Погружной	WPS-CA/EP62	2½″	DN65	Двойная мембрана
Погружной	WPS-CA/EP76	3″	DN80	Двойная мембрана
Погружной	WPS-CA/EP102.B	3.5″	DN90	Двойная мембрана
Погружной	WPS-CA/EP102	4″	DN100	Двойная мембрана
Погружной	WPS-CA/EP115	4½″	DN115	Двойная мембрана

Стандарты продукции

Преимущества погружных импульсных клапанов Watson®.

СертификатыCE, CCC, RoHS

Степень защиты IPIP65

Врезная конструкцияВрезная конструкция размещает корпус клапана в воздушном коллекторе, снижая перепад давления и повышая интенсивность импульса.

МембранаПремиальные мембраны Watson® обеспечивают долгий срок службы в высоконагруженных промышленных системах регенерации рукавных фильтров.

ПрименениеПодходят для проектов обслуживания, замены и модернизации, где нужны надёжные погружные импульсные клапаны Watson®.

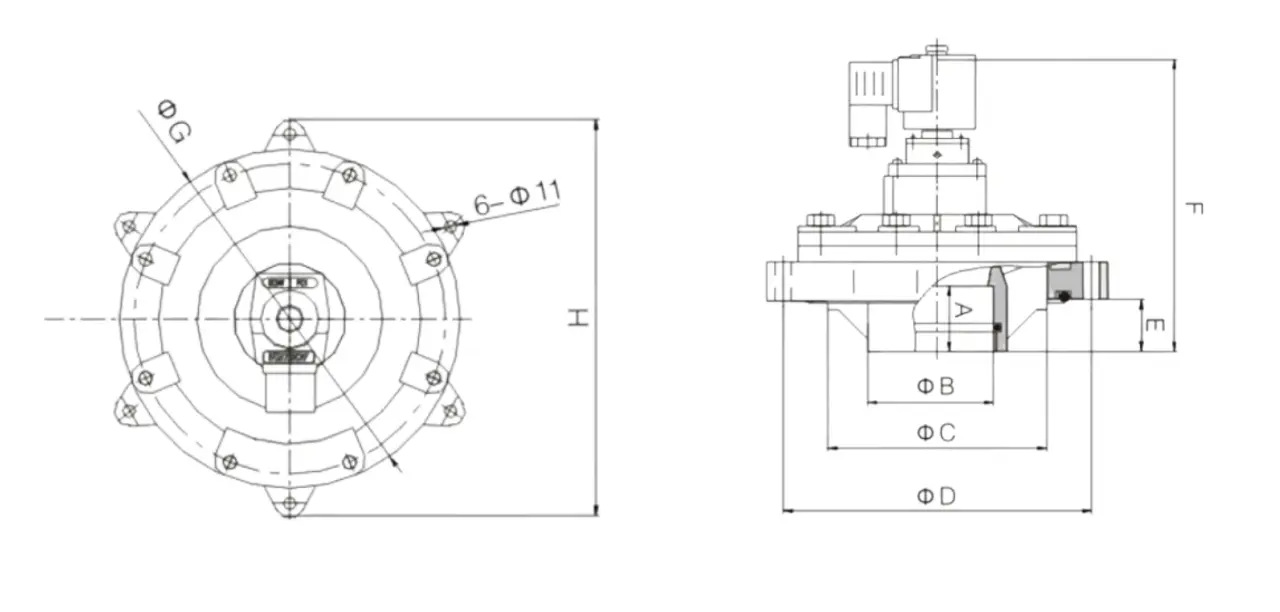

Технические чертежи

Overall length (valve)	🔒
Diaphragm cover flange OD	Ø227 [8.94]
Inner bolt/ring diameter	🔒
Diaphragm bore	🔒
Cover thickness / lip	7 [0.26]
Solenoid/pilot boss offset	27 [1.06]

Overall length (valve)	217.3 [8.554]
Diaphragm cover flange OD	Ø239 [9.41]
Inner ring diameter	🔒
Diaphragm ring ø	Ø202.2 [7.961]
Diaphragm bore	🔒
Cover/top boss offset	🔒

Overall length (valve)	188 [7.4]
Mounting flange OD	Ø180 [7.09]
Ring ø	Ø130 [5.12]
Diaphragm/seat ø	🔒
Seat bore ø (tol)	🔒
Cover/top boss offset	🔒

Overall length (valve)	196 [7.72]
Mounting flange OD	Ø208 [8.19]
Ring ø	🔒
Diaphragm ø	🔒
Seat bore ø (tol)	🔒
Cover/top boss offset	7 [0.28]

Overall height (valve incl. solenoid)	200 [7.87]
Diaphragm cover flange OD	🔒
Ring ø	Ø174.6 [6.84]
Inner ring ø	Ø160 [6.3]
Seat/diaphragm bore ø	🔒
Cover/side boss offset	🔒

Overall length (valve)	140 [5.51]
Inlet flange/hub OD	Ø59 [2.32]
Port bore ø	🔒
Thread	G1"
Top boss offset	🔒
Mounting flange face to body	🔒

Overall length (valve)	184 [7.24]
Inlet flange/hub OD	Ø73 [2.87]
Port bore ø	🔒
Thread (inlet)	G1-1/2"
Top boss offset	🔒
Mounting flange face to body	🔒

Overall outer / mounting flange OD	Φ490 [Φ19.29]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ600 [Φ23.62]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ730 [Φ28.74]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ842 [Φ33.15]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ940 [Φ37.01]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Погружной импульсный клапан

Условия эксплуатации для всей линейки WPS-CA.

Модели погружных импульсных клапанов Watson® WPS-CA.

Преимущества погружных импульсных клапанов Watson®.

Монтажные размеры этого продукта.

WPS-CA/EP102 · погружной клапан — Монтажный чертёж

WPS-CA/EP102.B · погружной клапан — Монтажный чертёж

WPS-CA/EP102.B · погружной клапан — Монтажный чертёж

WPS-CA/EP115 · погружной клапан — Монтажный чертёж

WPS-CA/EP50 · погружной клапан — Монтажный чертёж

WPS-CA/EP62 · погружной клапан — Монтажный чертёж

WPS-CA/EP76 · погружной клапан — Монтажный чертёж

WPS-CA/EP76 · погружной клапан — Монтажный чертёж

WPS-CA/EG25 · погружной клапан — Монтажный чертёж

WPS-CA/EG40 · погружной клапан — Монтажный чертёж

WPS-CA/EP200 · 8 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж

WPS-CA/EP250 · 10 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж

WPS-CA/EP300 · 12 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж

WPS-CA/EP350 · 14 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж

WPS-CA/EP400 · 16 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж
