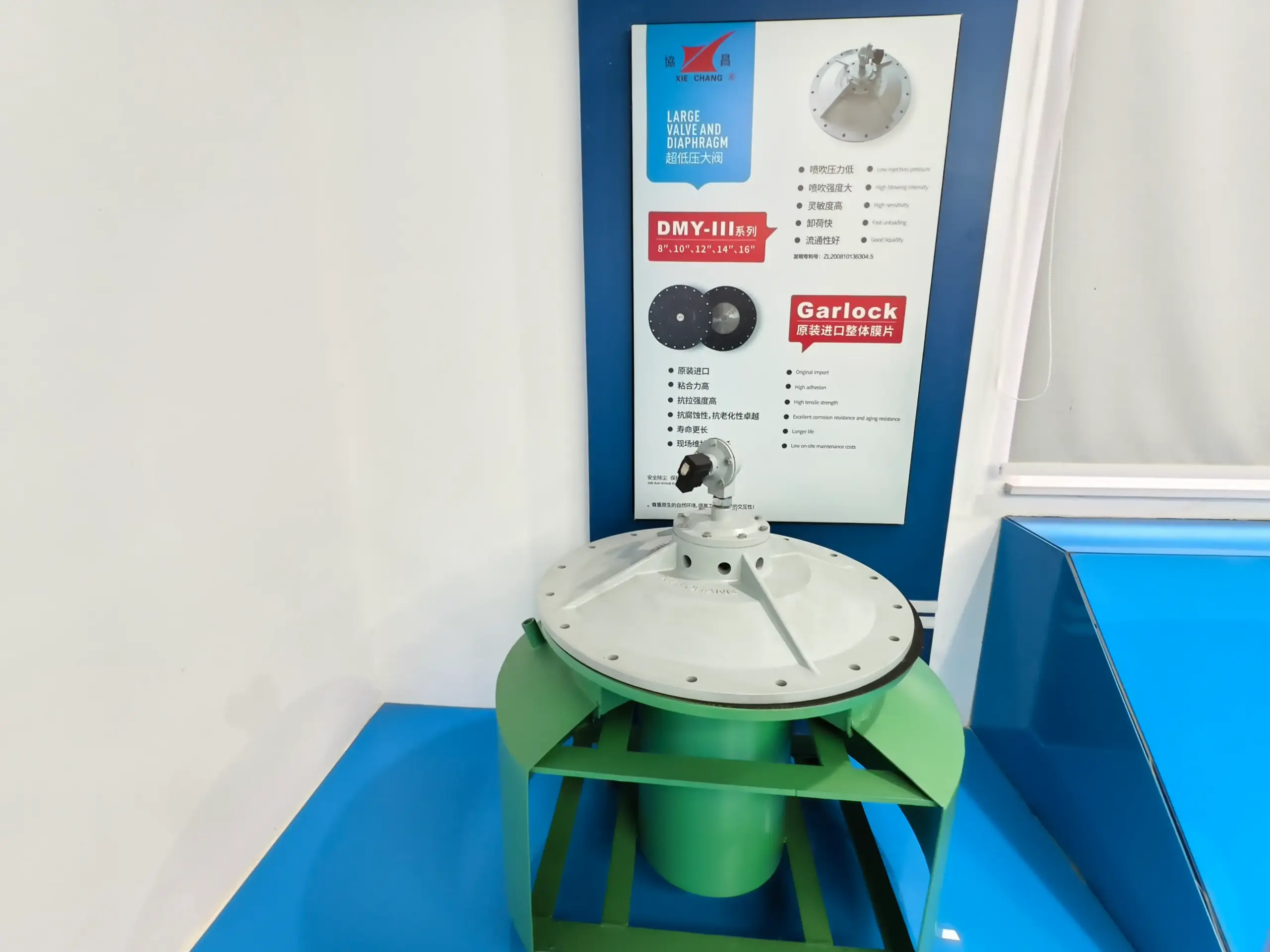

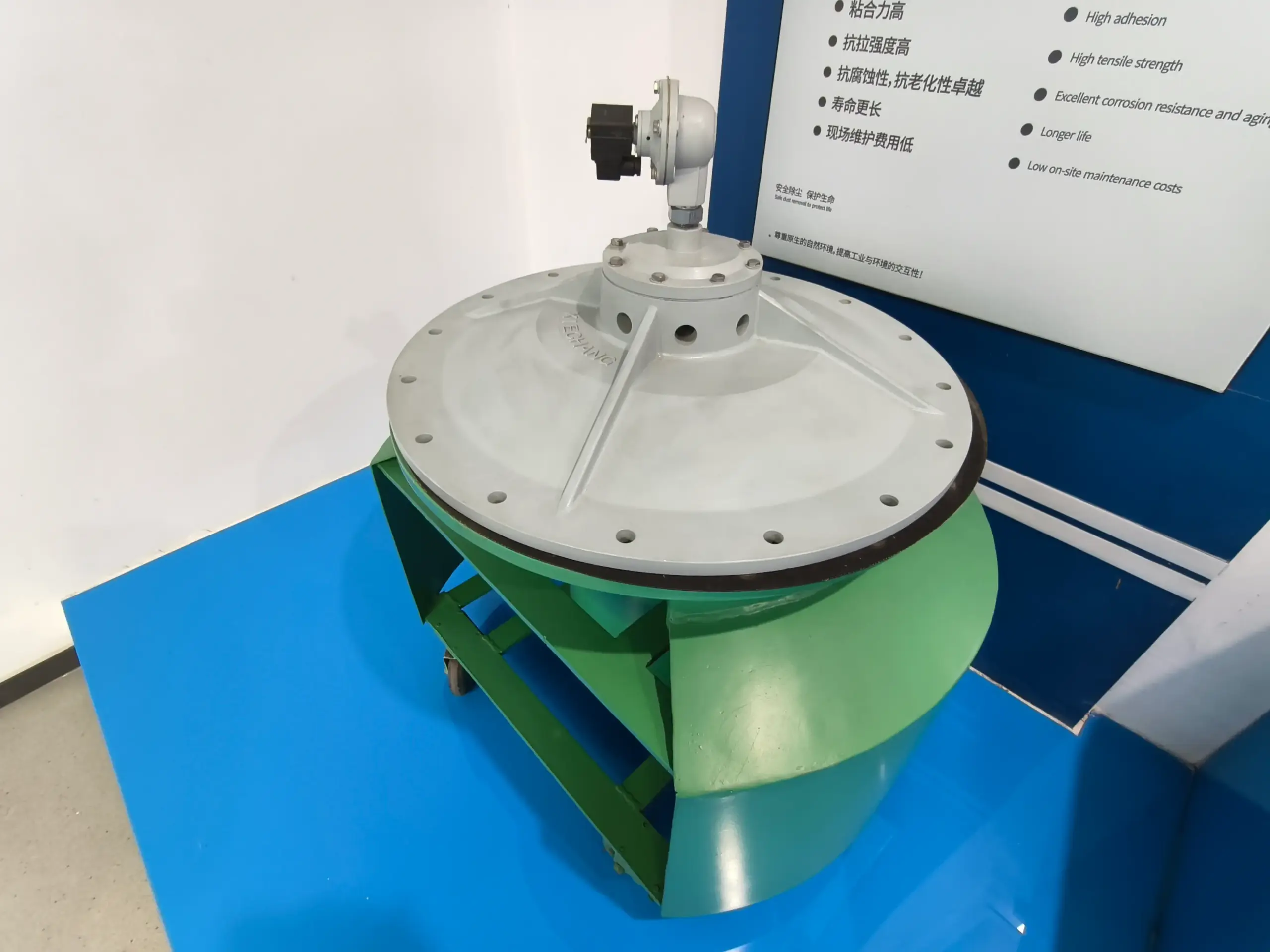

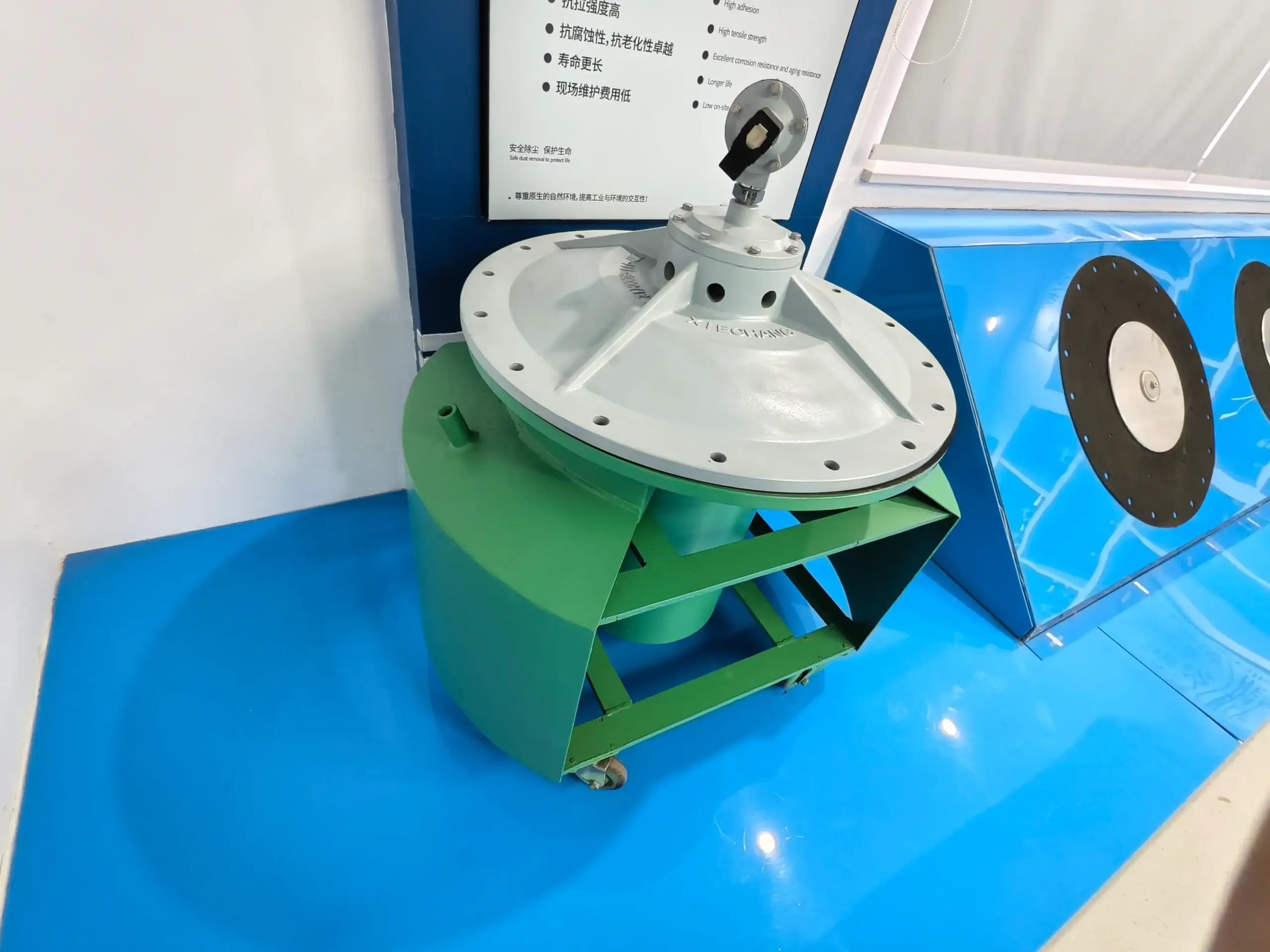

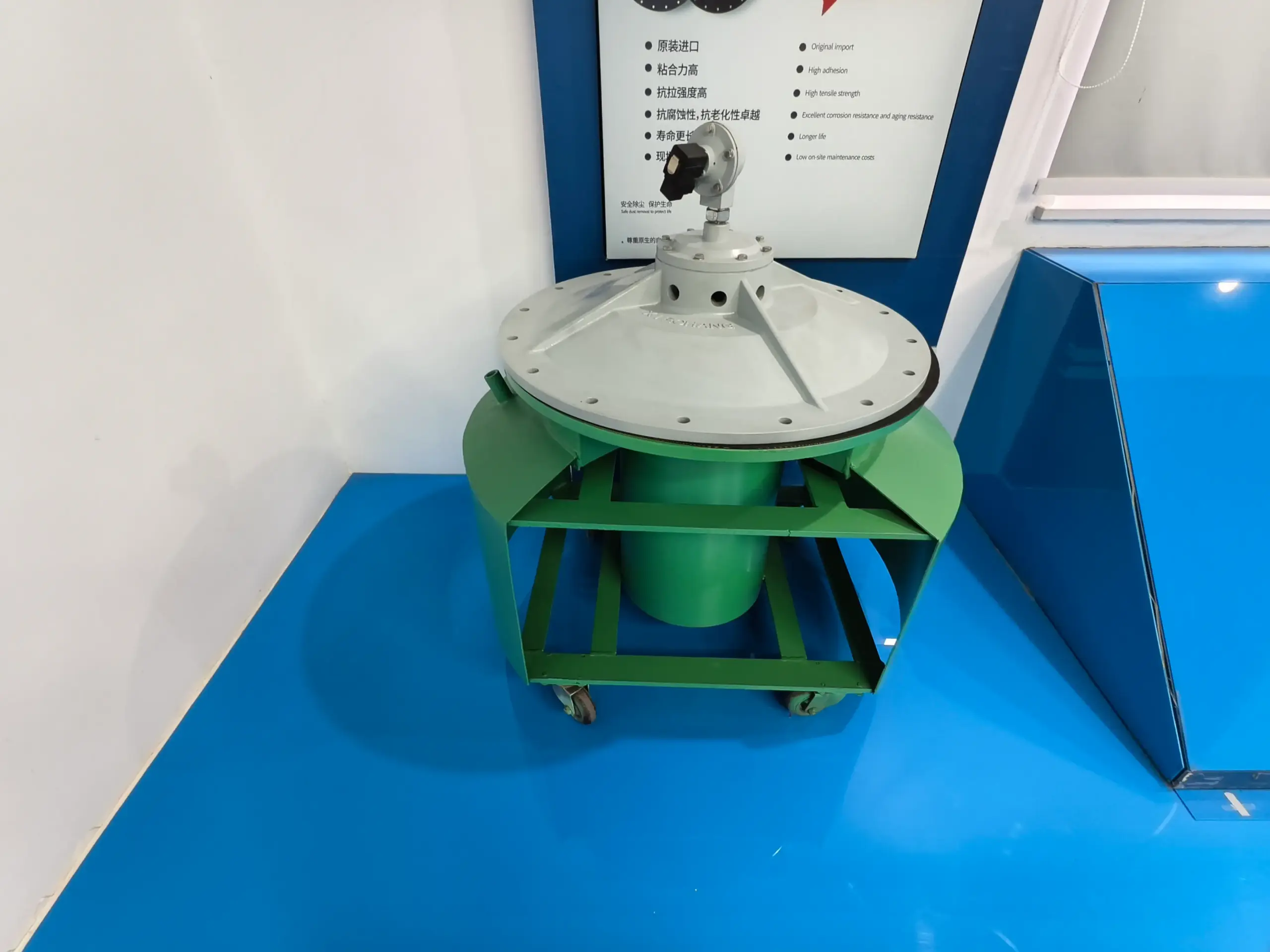

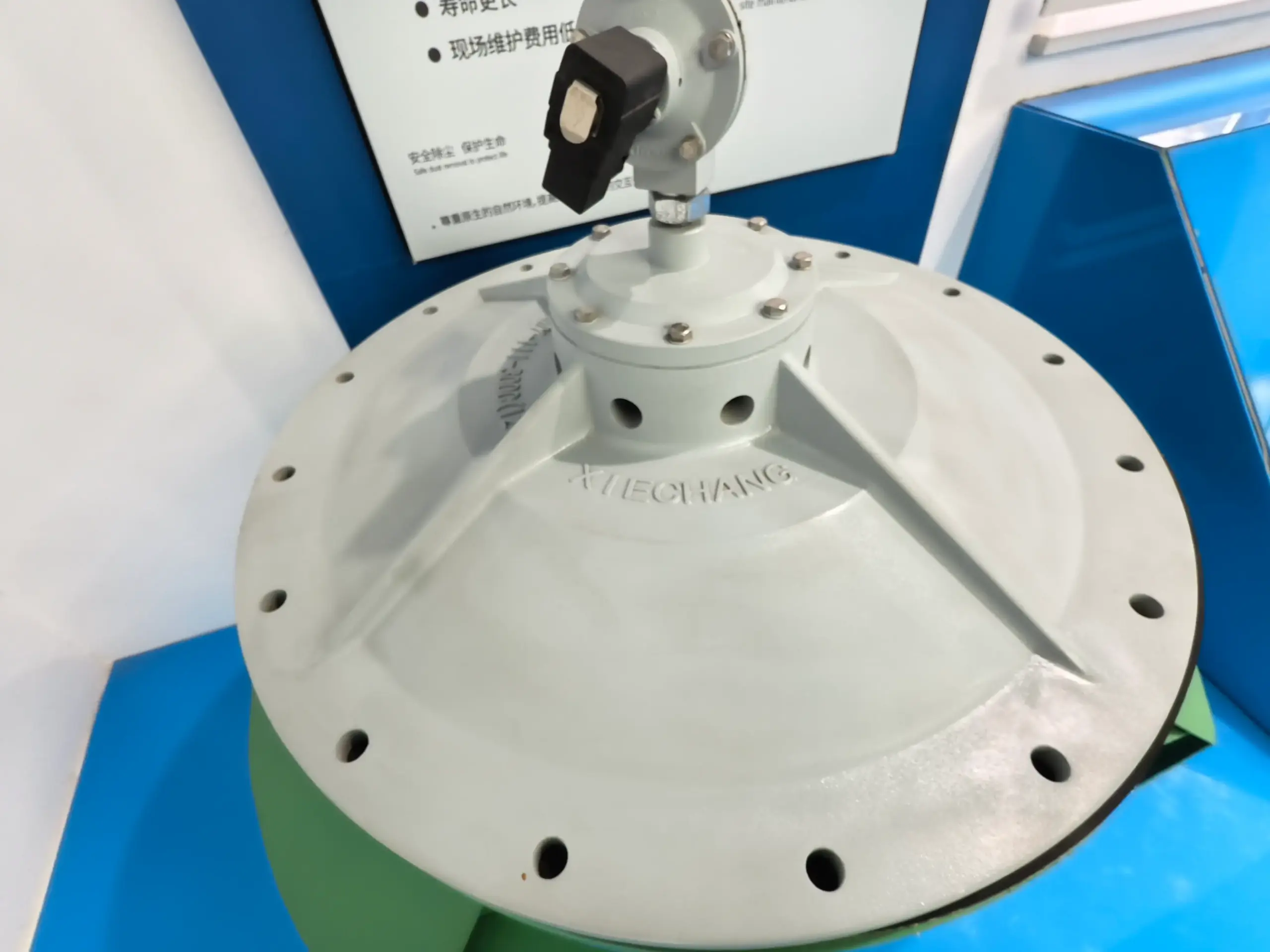

Крупногабаритный импульсный клапан DMY-III 8-16 дюймов
Крупногабаритный низконапорный импульсный клапан 8-16 дюймов для регенерации промышленных рукавных фильтров большого объёма.
Технические характеристики
Основные рабочие параметры.
СерияDMY-III
Рабочее давление0.05-0.1 MPa
Рабочая средаЧистый сухой сжатый воздух
НапряжениеDC24V; опционально AC220V / 50Hz
Степень защитыIP65
Рабочая температура-20 C … +55 C (стандарт)
Ресурс мембраныОколо 1 миллиона циклов при заявленных условиях
Полная гамма моделей
Гамма моделей DMY-III
0.05-0.1 MPa / IP65 / промышленная конфигурация
| Тип | Модель | Размер | Диаметр DN | Расход воздуха |
|---|---|---|---|---|
| Крупногабаритный | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| Крупногабаритный | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| Крупногабаритный | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| Крупногабаритный | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| Крупногабаритный | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
Стандарты продукции
Характеристики промышленных импульсных клапанов.
СертификатыПромышленная конфигурация
ПроизводительSuzhou Xiechang Environmental Protection Technology Co., Ltd.
ПрименениеРукавные фильтры с импульсной продувкой и промышленные системы пылеулавливания
Видео о продукте
Демонстрации и видео по подбору.
Локомотив пылеулавливания: крупногабаритные импульсные клапаны Xiechang DMY-III (8"-16")
Крупногабаритный мембранный импульсный клапан 8" – 16"

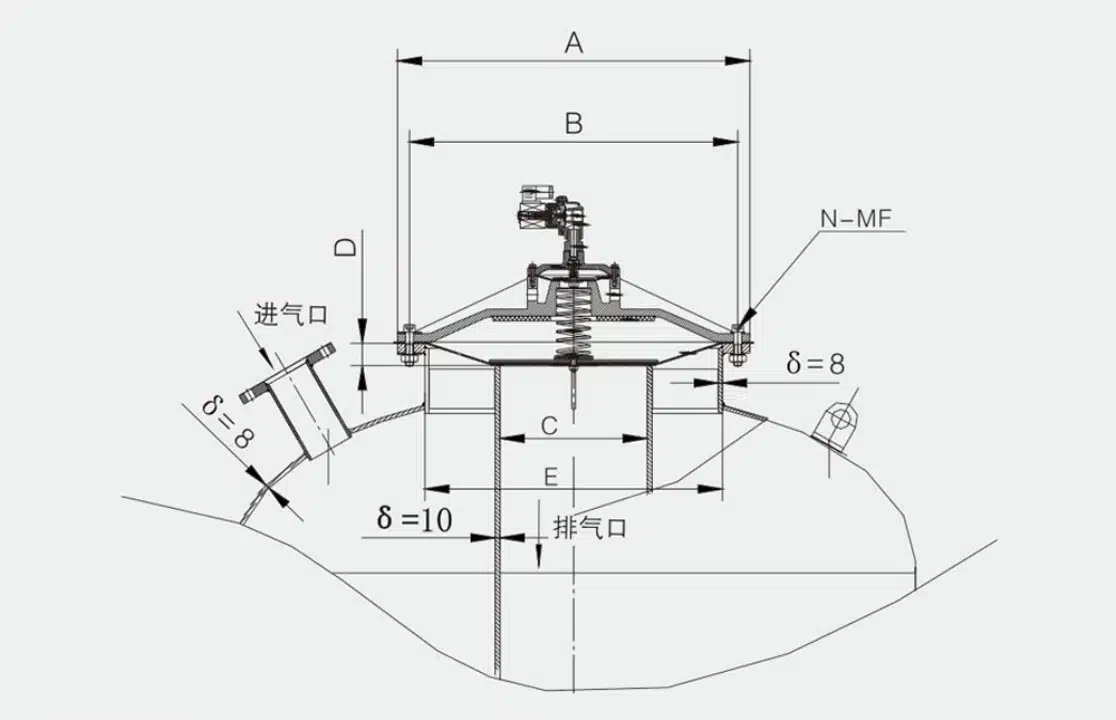

Технические чертежи
Монтажные размеры этого продукта.
🔒 Размеры предоставляются по запросуDMY-III-250C
DMY-III-250C · 10 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 ещё размеры
🔒 Размеры предоставляются по запросуDMY-III-300C
DMY-III-300C · 12 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 ещё размеры
🔒 Размеры предоставляются по запросуDMY-III-350C
DMY-III-350C · 14 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 ещё размеры
🔒 Размеры предоставляются по запросуDMY-III-400C
DMY-III-400C · 16 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 ещё размеры
🔒 Размеры предоставляются по запросуDMY-III-200C
DMY-III-200C · 8 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 ещё размеры
База знаний
Практические ответы по этому продукту.
Поиск неисправностей
Как искать типовые неисправности крупногабаритного клапана сверхнизкого давления?
Рабочие условия: DC24V/1.2A/30W или AC220V/0.5A/30W, 0.05–0.1 MPa. Если клапан не открывается — проверьте соответствие напряжения, длительность импульса (150–200 ms) и катушку; если пилот щёлкает, но продувки нет — поднимите давление в ресивере до 0.05–0.1 MPa и проверьте демпферный канал; утечки обычно означают повреждённый пилот, мембрану или седло, требующие замены.
поиск неисправностейклапан сверхнизкого давленияклапан большого диаметра
Применение

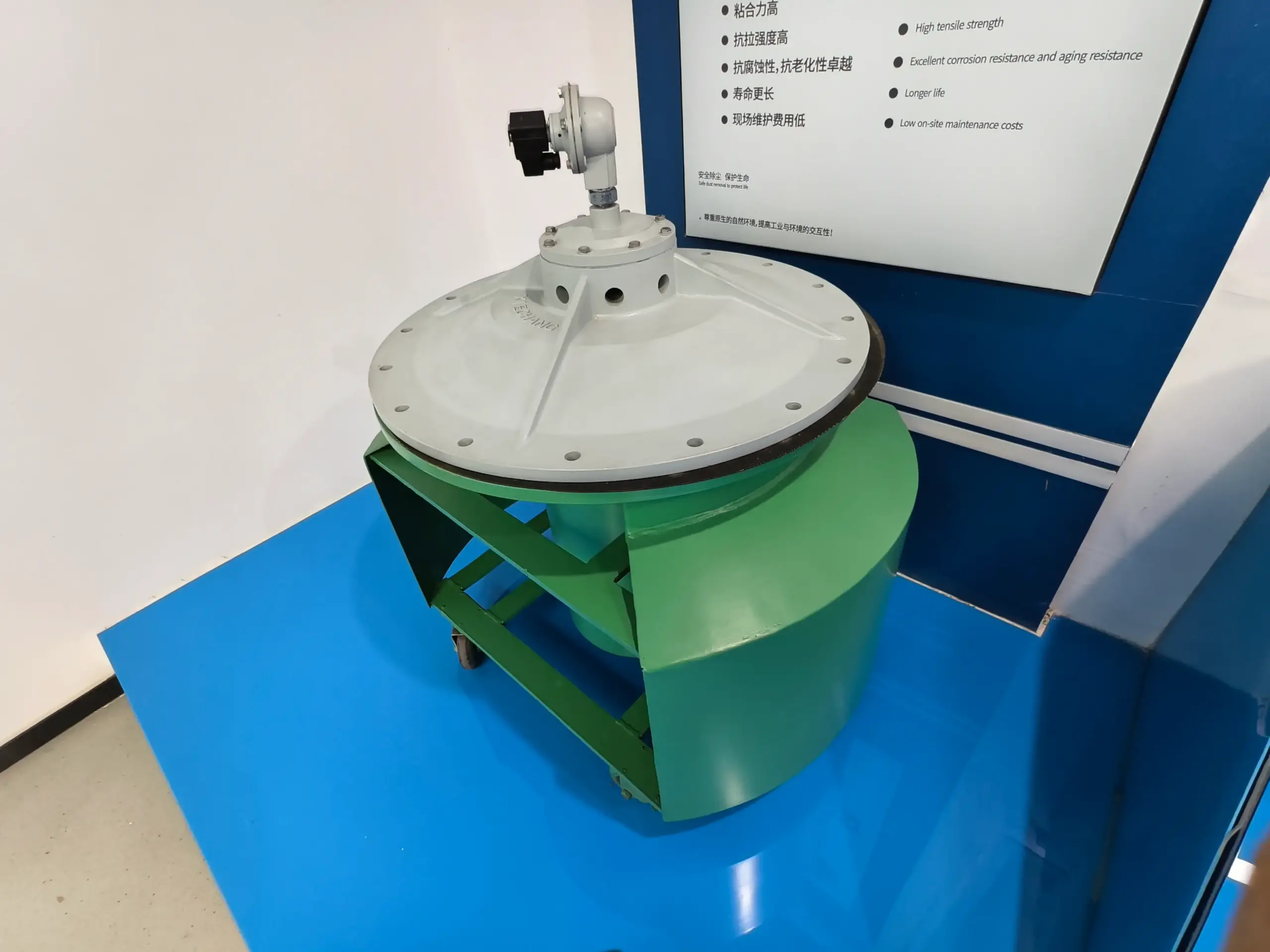

Как монтируется крупногабаритный клапан сверхнизкого давления (8"–16")?
Уложите большую мембрану на ресивер (алюминиевой стороной вверх), совместив отверстия под болты, установите пружину в держатель, накройте крышкой клапана, заведя пружину внутрь, и затяните болты крест-накрест. На клапанах 12"–16" установите также переходник и пилотный клапан с лентой PTFE (учитывая направление потока пилота), затем проведите проверку удержания давления при 0.1 MPa.
клапан сверхнизкого давленияклапан большого диаметраклапан 8-16 дюймов
Преимущества
Каковы преимущества крупногабаритного клапана сверхнизкого давления Xiechang DMY-III?
DMY-III (8"–16") использует трёхступенчатую мембрану высокой чувствительности, седло первой ступени отлито заодно с ресивером (низкое внутреннее сопротивление), мембраны первой и второй ступени GARLOCK с ресурсом 1 000 000 циклов. Очищает много рукавов при низком давлении и большом расходе воздуха, идеален для питания от воздуходувки Рутса.
DMY-IIIклапан сверхнизкого давленияклапан большого диаметра
